常见低压配电箱型号、尺寸及应用指南

低压配电箱是电力系统中用于分配、控制和保护末端用电设备的关键装置，广泛应用于住宅、商业建筑、工业厂房等场所。了解其常见型号、标准尺寸及选型要点，对于电气设计、安装和维护至关重要。

一、 常见型号分类

低压配电箱的型号通常由生产厂家根据国家标准（如GB 7251系列）及自身规范进行编制，但总体上可按以下几种方式分类：

1. 按安装方式：

• 明装配电箱：直接安装在墙面或支架上，便于检修，常见于后期改造或工业环境。

• 暗装配电箱：嵌入墙体内部安装，表面平整美观，广泛应用于住宅和办公场所。

1. 按结构形式与用途：

• PZ30系列：最常见的终端照明配电箱，模块化设计，用于安装微型断路器（MCB）、漏电保护器等。型号中的数字常代表回路数或设计序号。

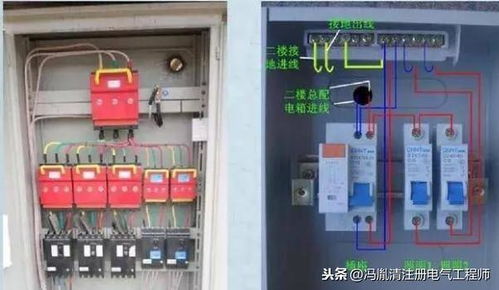

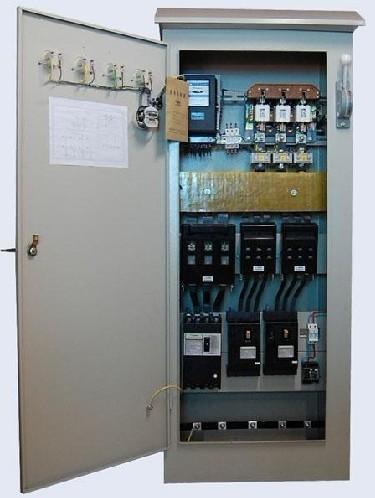

• XL-21系列：动力配电箱（柜），防护等级较高，通常用于工矿企业，为电动机、风机等动力设备供电和控制。

• JXF系列：非标定制配电箱，尺寸和结构可根据现场需求灵活设计。

• 多媒体信息箱：专门用于家庭网络、电视、电话线路的集中分配与管理。

1. 按材质：

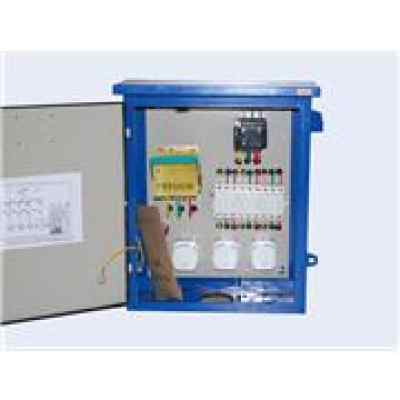

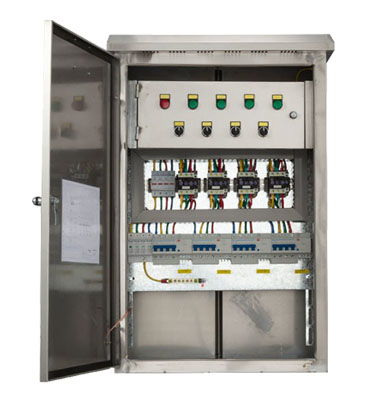

• 金属箱体：多为冷轧钢板或不锈钢，强度高，防护性好，适用于大多数环境。

• 工程塑料箱体：绝缘性能好，耐腐蚀，重量轻，常用于对绝缘和防锈有特殊要求的场合。

二、 标准尺寸规格（参考）

配电箱尺寸（长×宽×深，单位：毫米）主要由其“位数”（即能安装的标准模数化电器元件的数量）决定。标准模数宽度通常为9mm的倍数（如1P断路器占1个模数，约18mm宽）。以下为常见暗装PZ30系列尺寸参考：

• 小型/弱电箱：常用于住宅入户，尺寸如300×200×120、400×300×120等。
• 8位箱：约 280×200×100，可安装约8个1P微型断路器。
• 12位箱：约 340×240×120，常见于普通户型总箱。
• 16/18位箱：约 400×300×120 或 450×350×120，适用于回路较多的住宅或小型商铺。
• 24位箱及以上：尺寸如 480×400×150、600×500×180等，用于回路多的复式住宅、办公室或小型机房。

重要提示：
1. 以上尺寸为常见规格，不同厂家产品存在差异，务必以所选产品的具体技术资料为准。

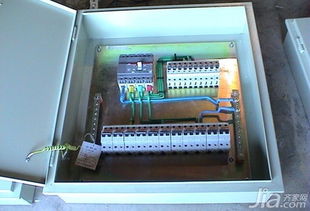

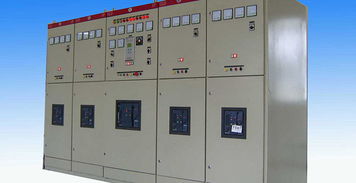

2. 动力配电箱（如XL-21）尺寸更大，通常以柜体形式出现，高度常见600mm、800mm、1000mm、1200mm等，深度在300mm至500mm不等。
3. 暗装箱的“深度”是关键参数，需确保墙体厚度能够容纳。

三、 配电箱选型与安装要点

1. 确定需求：明确安装环境（户内/户外）、用途（照明/动力）、总负荷、回路数量及未来扩展需求。
2. 计算位数：根据需安装的断路器、电表、接触器等元件的总模数宽度，预留20%-30%的备用空间，确定配电箱的“位数”和尺寸。
3. 匹配规格：箱体额定电流、防护等级（IP代码）、材质需满足环境要求。例如，潮湿环境需选用高防护等级（如IP54）或不锈钢箱体。

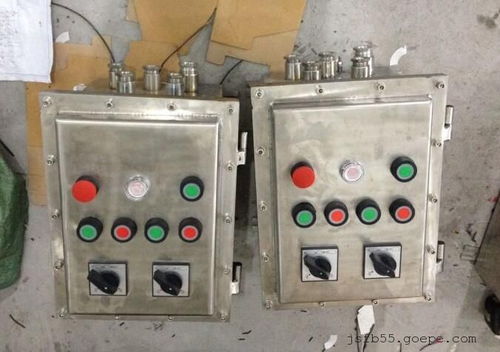

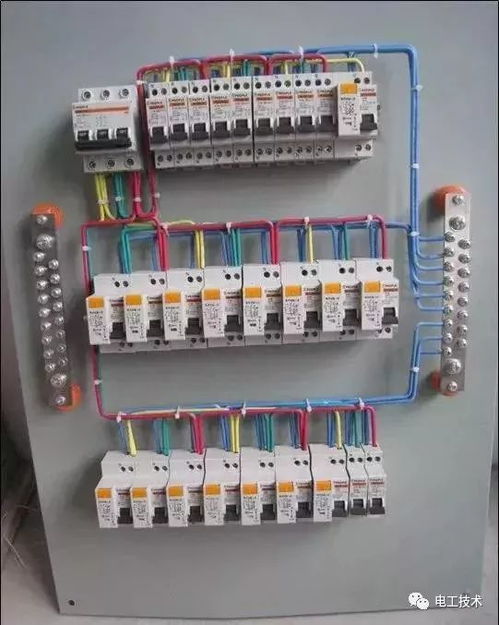

4. 安全规范：安装必须符合国家电气安装规范。箱体内应接线整齐，标识清晰，N线和PE线排分开设置。金属箱体必须可靠接地。
5. 品牌与质量：选择信誉良好的品牌，确保箱体材质、厚度及内部配件质量可靠，保障长期安全运行。

###

低压配电箱虽是一个基础电气组件，但其型号与尺寸的正确选择直接关系到用电的安全性、可靠性与便利性。在实际项目中，建议结合具体电气设计图纸，并与设备供应商详细沟通，确保选用的配电箱在型号、尺寸、性能上完全符合工程要求。
