配电箱及开关箱的设置规范与安全管理

在电气工程中，配电箱和开关箱是电力分配与控制的枢纽，其正确设置不仅关系到供电系统的稳定运行，更直接影响到施工现场或使用场所的用电安全。遵循国家相关规范进行合理设置与管理，是预防电气事故、保障人身与设备安全的重要环节。

一、 配电箱与开关箱的基本概念与分级

配电系统通常采用分级配电模式，形成“三级配电、两级保护”的结构：

1. 总配电箱（一级箱）：作为施工现场或建筑供电的入口，负责接收从变压器或市电引入的电能，并进行总体的分配和保护。
2. 分配电箱（二级箱）：设置在用电设备相对集中的区域，负责从总配电箱取电，并向其下属的开关箱分配电能。
3. 开关箱（三级箱）：直接控制用电设备的终端箱，实行“一机一闸一漏一箱”的强制规定，即每台用电设备必须有自己专用的开关箱，箱内配置隔离开关和漏电保护器。

二、 设置场所与环境要求

1. 位置选择：应设置在干燥、通风、常温、无剧烈震动、无液体浸溅和不易受外来固体物撞击的场所。周围应有足够的操作和检修空间，通常箱体前方1.2米范围内不得有障碍物。
2. 安装高度：固定式配电箱、开关箱的中心点与地面的垂直距离宜为1.4～1.6米。移动式配电箱、开关箱应装设在坚固、稳定的支架上，其中心点与地面的垂直距离宜为0.8～1.6米。
3. 环境防护：在潮湿、有腐蚀性介质或粉尘较多的场所，应选用具有相应防护等级（IP等级）的箱体，或采取其他防护措施。

三、 内部电器配置与接线规范

1. 电器元件：箱内电器应质量可靠、完好无损，其规格、参数应与用电设备匹配。必须装设可见分断点的隔离开关（如刀闸）以及具有过载、短路、漏电保护功能的断路器（漏电保护器）。
2. 接线规则：

• 进线口和出线口应设在箱体下底面，严禁设在箱体上顶面、侧面、后面或箱门处。

• 工作零线（N线）和保护零线（PE线）必须通过专用端子板连接，不得混接、缠绕。PE线在箱内必须做重复接地。

• 导线应排列整齐，绑扎成束，并固定在盘面上。进出线应加护套并分路成束，做好防水弯。

• 箱内金属电器安装板、金属箱体、金属底座等必须与PE线端子板可靠电气连接。

四、 使用与维护管理

1. 标识清晰：所有配电箱、开关箱均应标明编号、责任人、所控设备及线路图。箱门内侧应粘贴系统接线图。
2. 操作顺序：严格执行“送电操作顺序：总配电箱→分配电箱→开关箱；停电操作顺序：开关箱→分配电箱→总配电箱”的规定。出现电气故障紧急情况时，可越级切断电源。
3. 检查与维护：建立定期巡检制度，检查内容包括：箱体是否完好、门锁是否有效、内部电器有无异常声响和过热、接线是否松动、漏电保护器是否每月按动试验按钮测试一次以确保其有效性。
4. 严禁行为：

• 严禁非专业电工操作。

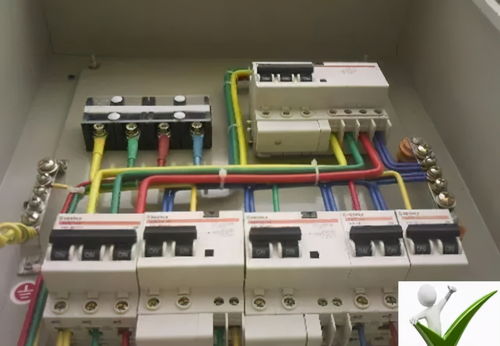

• 严禁箱内存放杂物。

• 严禁随意挂接其他临时用电设备。

• 严禁使用破损、不合格的电器元件。

五、

配电箱与开关箱的科学设置和严格管理，是构建安全用电环境的基础。它要求从设计选型、安装定位、内部配置到日常运维，每个环节都需严格遵守《施工现场临时用电安全技术规范》（JGJ46）等相关标准。唯有如此，才能有效隔离风险、分配电能、实施保护，确保电力系统安全、可靠、高效地运行，从根本上杜绝触电、火灾等电气事故的发生。
